コンピュータネットワークとは，コンピュータを端末としてそのデータなどを伝送する通信網，あるいは，その全体のことを指す．インターネット（Internet）は，1960年代のアメリカでのARPANETを起源とする（付録１参照）世界規模ネットワークのことである．また，インターネット上の利用技術を企業等の内部ネットワークにおいて用いる形態をイントラネットと呼ぶ．

　インターネットのサービスとしては，WWW（World Wide Web），電子メール，ネットニュースなどがある．

　WWWは，欧州合同原子核研究機関（CERN）で開発されたソフトウェアの総称で，HTML（Hyper Text Markup Language）で記述された情報をインターネット上のWebサーバに格納し，インターネット上にある端末のWebブラウザで表示する．Webブラウザは，URL（Uniform Resource Locator）で指定されたWebサーバを呼び出し，呼び出されたサーバはHTTP（Hyper Text Transfer Protocol）という規約で情報を送出し，Webブラウザが受信して端末に表示を行う．

　Webブラウザに表示できる情報は，テキストデータ以外に静止画像，音声，動画像が表示できる．これらのデータは，GIF，JPEG，MPEGなどの圧縮した形式で表現される．表3.4にデータの圧縮形式を示す．

表3.4(a)　画像データの圧縮形式

表3.4(b)　音声データの圧縮形式

表3.4(c)　動画データの圧縮形式

　GIF（Graphic Interchange Format）は，アメリカのパソコン通信ネットワークCompuServeで画像交換用に開発された画像形式である．JPEGと共にインターネット標準の画像形式である．

　JPEG（Joint Photographic Experts Group）は，静止画像データの圧縮方式の一つである．ISOにより設置された専門家組織の名称がそのまま使われている．圧縮の際に，若干の画質劣化を許容する(一部のデータを切り捨てる)方式と，まったく劣化のない方式を選ぶことができ，許容する場合はどの程度劣化させるかを指定することができる．方式によりばらつきはあるが，圧縮率はおおむね1/10〜1/100程度．写真などの自然画の圧縮向きである．

　MPEG（Moving Picture Experts Group）は，映像データの圧縮方式の一つである．ISOにより設置された専門家組織の名称がそのまま使われている．画像の中の動く部分だけを検出し保存するなどしてデータを圧縮している．最初に標準化された規格化のMPEG-1からMPEG-4までの各規格が定められている．再生品質は，MPEG-1がVTR並み，MPEG-2がハイビジョンテレビ並みである．また，MPEG-4は，移動体通信に対する規格である．

　電子メール（Electronic　Mail：E-Mail）は，指定された宛先にメッセージを送る機能で，送られたメールは，相手のメールサーバのスプールに格納される．電子メールの宛先のことをメールアドレス（Mail Address）といい，基本的には，「ユーザ名＠ドメイン名」の形式である．

　ドメイン名（Domain　Name）は，インターネットに参加する組織（個人の場合もある）名のことである．参加する組織は，基本的にその国内でのNIC（ネットワークインフォメーションセンター，日本ではJPNIC）に申請して一意のドメイン名を取得する．

　図3.6に電子メールのアドレス名を示す．日本における組織コード名を表3.5に示す．ゾーンコードで，例えば，jp は日本，uk はイギリス，cn は中国，fr はフランスを表す．アメリカにはゾーンコードがない．

図3.6　電子メールのアドレス

表3.5　日本における組織コード名

　ここでは，Windows98を例に，LANによるインターネットの接続設定の概要を示す．

(1)ネットワークの設定

　まず，最初に，「スタートメニュー」　→　「設定」　→　「コントロールパネル」　→　「システム」アイコンをクリックし，「デバイスマネジャー」で「ネットワークアダプタ」が正しく設定されていることを確認する．

　次に，「コントロールパネル」　→　「ネットワーク」アイコンをクリックし，「ネットワークの設定」で，TCP/IPが設定されているか確認する．設定されていない場合には，「追加」を選択し，ネットワークのコンポーネントで，「プロトコル」を「追加」して，「Microsoft」の「TCP/IP」を追加（図3.7）する．

　

　

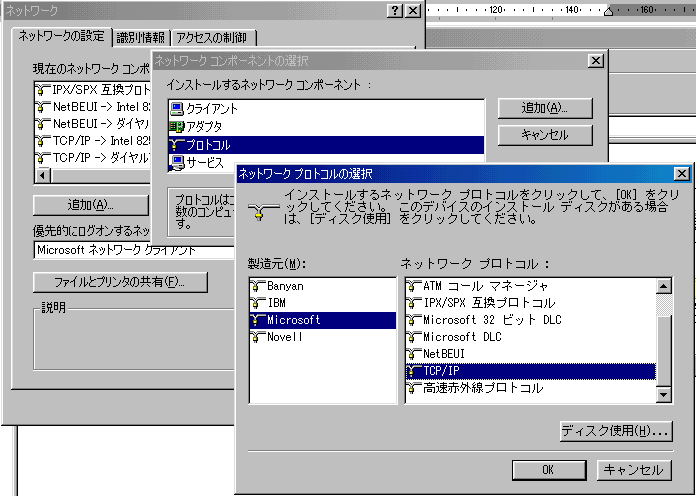

図3.7　TCP/IPプロトコル

　

＜TCP/IP＞ TCP/IP（Transmission Control Protocol/Internet Protocol）は，TCPとIPという２つのプロトコル（データ通信の必要な通信規約のこと）のことである．TCPはデータ分割を行い，エラー検出や識別番号などを付加して，TCPパケット（パケットとは情報をあらかじめ決められた大きさにまとめたもの）を作る規約である．IPはTCPパケットの送信先や発信元の情報（IPアドレス）をTCPパケットに付加，IPパケットにしてネットワークに送出，IPパケットの受信先で，TCPパケット部を取り出す規約．受信先のTCPはTCPパケットにエラーがないか調べ，エラーがなければデータを復元し，エラーがある場合にはもう一度送るように送信先に行う． ＜DNS＞ 　DNS（Domain Name System）は，ネットワーク上のコンピュータのホスト名とIPアドレスを対応させるシステムである．全世界のDNSサーバが協調して動作する分散型データベースである．IPアドレスをもとにホスト名を求めたり，その逆を求めたりすることができる．DNSサーバのほとんどは，BINDというソフトウェアで動作している．

　

　次に，TCP/IPの「プロパティ」を選択して，「IPアドレス」の設定（図3.8(a))を行う．IPアドレスは，インターネット・プロトコルにおける計算機の識別番号で，32ビットの整数で，通常，「192.168.0.1」のように，ピリオドで区切られた4つの10進数で表現される．TCP/IPのプロパティにおいて，ゲートウェイの設定およびDNSの設定（使用する場合）をする場合，図3.8(b)のように設定を行う．

(a)IPアドレス

(b)DNS設定

図3.8　TCP/IPのプロパティ

　

(2) WWWの設定

　Internet　Explorerの設定では，「表示」メニューの「インターネットのオプション」を選択すると，図3.9のようなダイアログが表示されるので，「LANを利用してインターネットに接続する」を選択する．自宅等から電話回線で接続する場合は，「モデムを使用してインターネットに接続」を選択する．

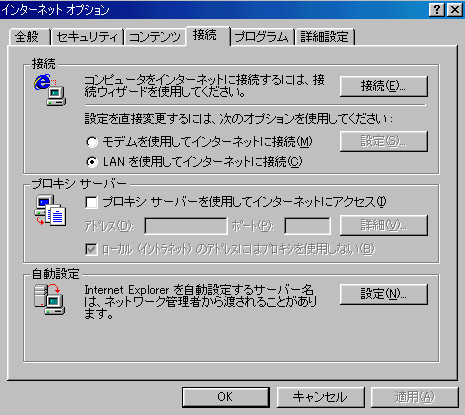

図3.9　WWWの接続

　

　また，プロキシサーバがある場合には，「プロキシサーバを利用してインターネットに接続する」を選択する．プロキシサーバは，1度アクセスされた情報をサーバに蓄積することにより，回線容量を有効に利用するためのサーバである．

(3) 電子メールの設定

　Outlook　Expressにおける設定では，「ツール」メニューの「アカウント」を選択すると，インターネットアカウントが表示される．「メール」の「追加」を選択すると，インターネット接続ウィザードが表示され，アカウント名や電子メールのサーバ名を登録する（図3.10）．

　

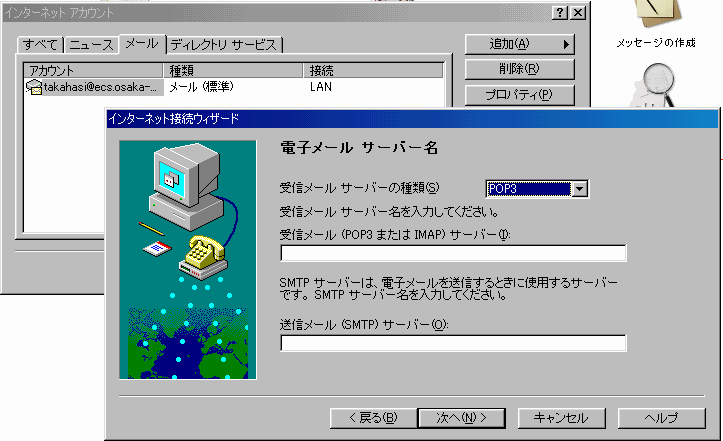

図3.10　メールサーバの設定

　

＜POP＞ 　POP（Post Office Protocol），IMAP(Internet Message Access Protocol)，IMAPは電子メールを保存しているサーバからメールを受信するためのプロトコルである．POPは，ユーザがタイトルや発信者を確認する前に，クライアントが全メールを受信する．IMAPは，発信者やタイトルの一覧を見てから受信するかどうか決められる． ＜SMTP＞ 　SMTP（Simple Mail Transfer Protocol）は，電子メールを送信するためのプロトコルである．サーバ間でメールのやり取りをしたり，クライアントがサーバにメールを送信する際に用いられる．SMTPサーバのほとんどは，sendmailというソフトウェアで動作している．

3.2.3　ネットワーク機器と機能

(1) イーサネットケーブル

　イーサネット（Ethernet）は，ゼロックス，DEC，インテル社によって共同開発された通信装置であり，1本のケーブルに複数の計算機が接続され，10Mbpsの通信速度を持つ．1/2インチの通信ケーブルを用いる10BASE-5，細い同軸ケーブル10BASE-2，さらに細いケーブル10BASE-Tなどがある．最近は，100Mbpsの通信速度を持つイーサネット規格ができ，従来の10Mbpsと100Mbpsの二つの規格に対応できる製品ができている．

(2) ハブ

　ハブ（HUB）（図3.11）は，10BASE-Tのケーブルであるツイストペアケーブル（twisted　pair　cable）を接続し，ネットワークを構成する．10BASE-Tのハブは，最大接続段数は4台までである．

(3) リピータ

　リピータ（Repeater）は，イーサネットの延長装置で，信号を増幅することにより，イーサネットのケーブル長（同軸ケーブルの最長は500ｍ）を長くしている．

(4) ゲートウェイ

　ゲートウェイ（Gateway）は，ネットワークとネットワークが接続されている部分の総称である．

(5) ルータ

　ルータ（Router）は，接続されているネットワーク間の情報をインターネット・プロトコル（通信規約）に基づいて相互に送受信する機能のことである．

(6) ファイアウォール

　ファイアウォール（Fire Wall）は，インターネットとイントラネットの接続に用いる．イントラネットへの不正なアクセスを制御し，保護することが主な役割である．

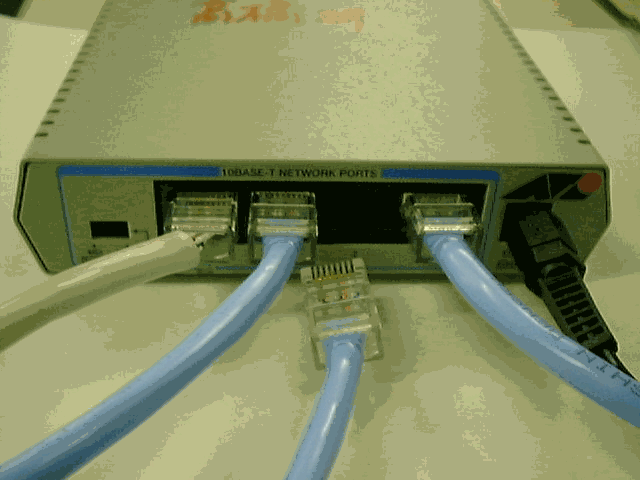

図3.11　ハブとツイストペアケーブル

　

＜ストレートケーブルとクロスケーブル＞ 　10BASE-Tのツイストペアケーブルには，ストレートケーブルとクロスケーブルがある．ストレートケーブルは，ハブと端末間に，クロスケーブルは，ハブのカスケード接続に用いられる．ただし，ハブにカスケード接続用のポートがあれば，ストレートケーブルを用いる． 　ストレートケーブルとクロスケーブルの見分け方は，両端のプラグ（RJ-45）につながっている芯線の色の順序を比較すればよい．ストレートケーブルは両端プラグにつながっている芯線（8本）の色の順序が全く同じであり，クロスケーブルは，両端プラグの1番ピンの色が異なり，両端プラグの8番ピンの色が同じである．
